Las partes de una bicicleta se entienden mejor por lo que hacen: el cuadro sostiene y conecta, la dirección permite orientar la rueda delantera, las ruedas ruedan, la transmisión lleva tu esfuerzo hacia la rueda trasera y los frenos reducen la velocidad. Sillín, manubrio y pedales son tus puntos de contacto.
Esta guía te ayudará a reconocer las piezas sin desmontarlas. Sirve para entender una ficha de producto, describir lo que ves o hacer una pregunta más precisa en el taller. Los ajustes, reparaciones y compatibilidades quedan fuera de esta guía.
Un mapa para ubicar las piezas
Empieza por tres referencias: las dos ruedas, los pedales entre ellas y el manubrio sobre la rueda delantera. Después sigue las conexiones. La horquilla baja desde la dirección hasta el eje delantero; el cuadro conecta esa zona con el asiento y la rueda trasera.

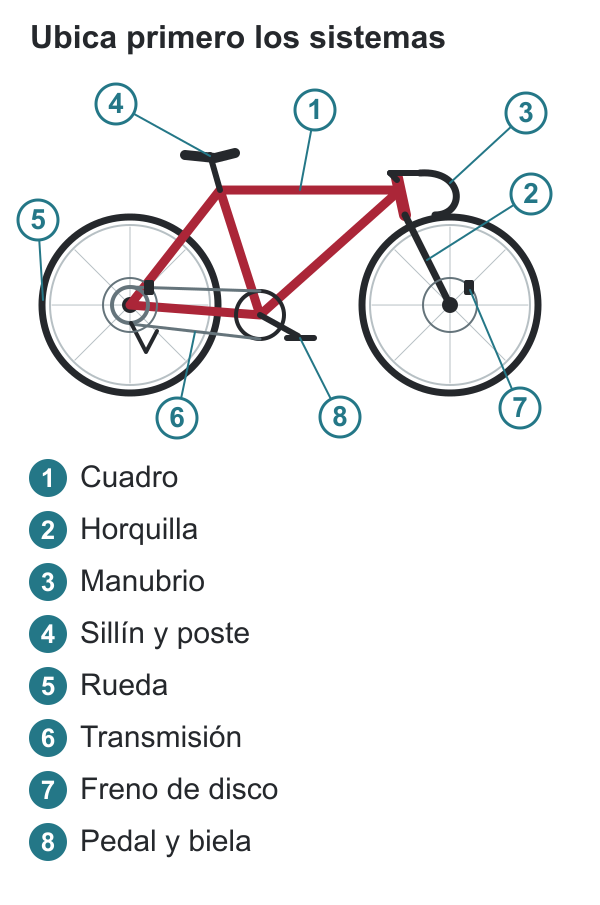

Vista esquemática de una bicicleta con cadena y frenos de disco. Los números enlazan con los sistemas descritos abajo; se omiten detalles pequeños y componentes del lado opuesto. No representa todas las configuraciones.
El manual de Trek distingue componentes, condiciones de uso y controles de seguridad. Aquí utilizamos esa organización para orientarnos, sin trasladar procedimientos de mantenimiento.
Cuadro y dirección: la estructura y el rumbo
El cuadro es la estructura central. En un diseño convencional se reconocen el tubo superior, el tubo diagonal y el tubo del asiento; detrás, vainas y tirantes conectan con la rueda trasera. Otros diseños tienen un paso bajo o una forma distinta: no todos dibujan dos triángulos evidentes.
La horquilla sujeta la rueda delantera. Puede ser rígida o incorporar suspensión. No es lo mismo que el amortiguador trasero de una MTB de doble suspensión.
El manubrio, también llamado manillar, es la pieza que sujetas. La potencia lo conecta con el tubo de dirección de la horquilla. El juego de dirección contiene los rodamientos que permiten ese giro; no es el manubrio completo. En montajes integrados, potencia y manubrio pueden verse como una sola pieza.
Para reconocerlos sin confusión, sigue una ruta visual: manos → manubrio → potencia → dirección → horquilla → rueda. El detalle siguiente separa la potencia del manubrio y muestra la maza en el centro de la rueda.
Dos acercamientos de identificación. La potencia une dirección y manubrio; la maza es el cuerpo central de la rueda, no sólo el eje que la atraviesa. Se omiten rodamientos y tornillos.
Rueda, rin, llanta y cámara: no son lo mismo
La rueda es el conjunto que gira. En una rueda de radios, el rin —también llamado aro— forma el borde rígido; los rayos o radios lo conectan con la maza o buje, en el centro. El eje permite sujetar ese conjunto a la bicicleta.
El neumático o cubierta es la parte exterior de goma que toca el suelo. En México es habitual llamarlo llanta; como ese nombre también se usa de manera ambigua, conviene precisar si hablas de la goma o del conjunto completo. «Se dañó la cubierta» comunica algo distinto de «se dobló el rin».
La cámara es una pieza inflable alojada dentro del neumático cuando el sistema la utiliza. No se ve desde fuera. En un montaje tubeless, el sistema retiene aire sin esa cámara y necesita componentes compatibles: que una cubierta esté marcada como apta para tubeless no demuestra cómo está montada en ese momento. Schwalbe explica los componentes del sistema.

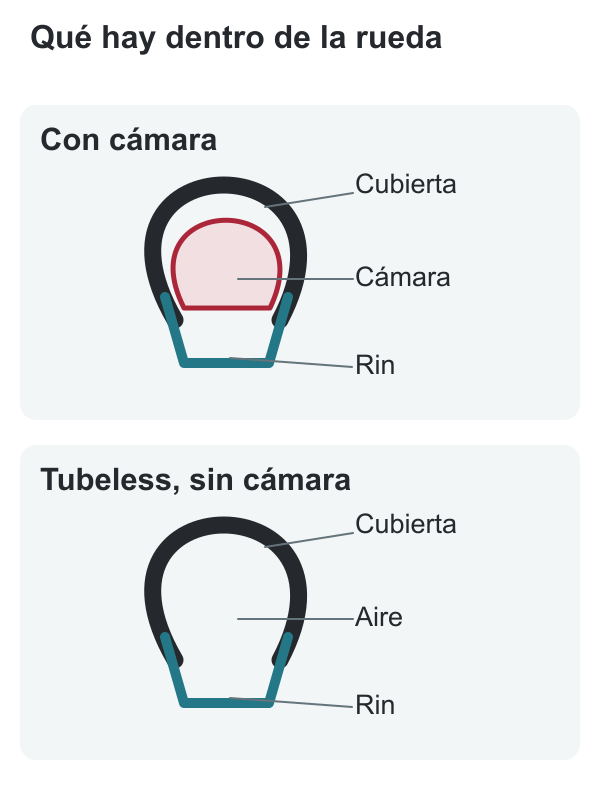

Cortes conceptuales, no planos de montaje. La cámara sólo aparece en el sistema que la utiliza; se omiten válvula, cinta y detalles de sellado.
Un ejemplo para pedir ayuda: «La cubierta trasera pierde aire» describe lo observado sin adivinar si la causa está en la cámara, la válvula o el sellado. Esa precisión evita comprar una pieza antes de confirmar el sistema.
Transmisión: desde el pedal hasta la rueda trasera
El pedal recibe el apoyo del pie. La biela es el brazo que conecta el pedal con el eje del pedalier, llamado también eje de centro en algunos talleres. El plato es la rueda dentada delantera. La cadena enlaza sus dientes con los de atrás.
En una transmisión con cambios externos, el cassette reúne varios piñones traseros. El cambio trasero guía la cadena entre ellos; no es el cassette. Si hay varios platos, puede existir un desviador delantero que mueve la cadena de uno a otro. Un sistema monoplato no necesita ese desviador. El catálogo de componentes Shimano 105 permite reconocer estas familias por separado.
La palanca o mando de cambio es lo que accionas con la mano; el cambio o desviador ejecuta el movimiento en la transmisión. «No cambia» no identifica por sí solo cuál de esas partes necesita revisión.
No todas las bicicletas usan esta configuración: existen transmisiones de una sola relación, cambios internos en la maza y sistemas de correa. Tampoco todo conjunto de piñones traseros es un cassette: hay conjuntos de rueda libre roscada. La identificación exacta requiere el modelo, no sólo contar dientes.

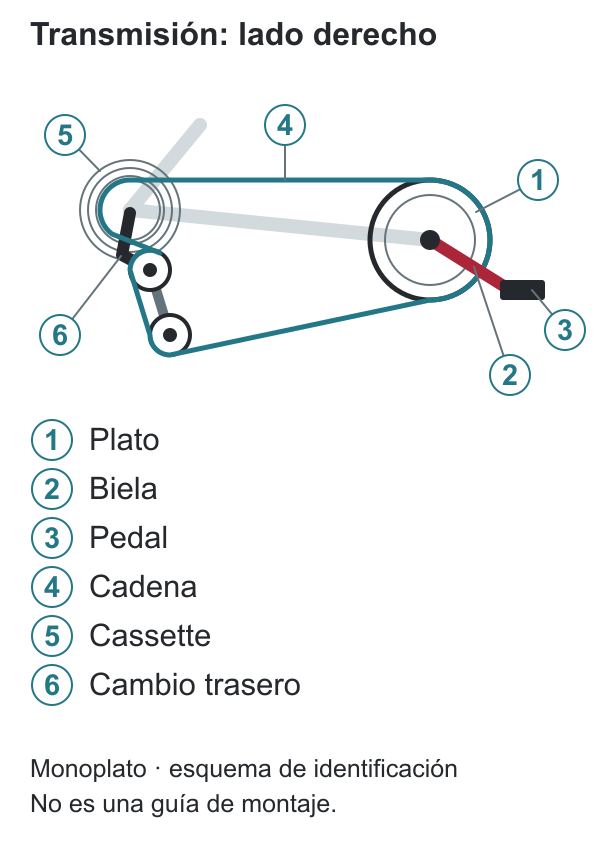

Ejemplo monoplato con cassette y cambio trasero de dos poleas. La cadena enlaza el plato y un piñón del cassette y pasa por las poleas; se simplifican dientes y eslabones. No es un plano de instalación.
Sigue el recorrido desde el pie: pedal → biela → plato → cadena → piñón trasero. El cassette es el conjunto de piñones; el cambio trasero es el mecanismo situado debajo. La vista corresponde a una transmisión monoplato, por eso no aparece un desviador delantero. El manual técnico de SRAM permite contrastar la relación entre cadena, piñones y poleas, aunque muestra un sistema con más de un plato.
Frenos: dónde actúa la fuerza
En un freno de rin, las zapatas presionan los costados del rin. En un freno de disco, las pastillas dentro de la pinza actúan sobre un rotor fijado a la rueda, cerca de su centro. El disco y el rin son piezas distintas.
La maneta es la palanca del manubrio. La fuerza puede transmitirse mediante un cable o un circuito hidráulico, según el sistema. Que una bicicleta tenga discos no significa automáticamente que sus frenos sean hidráulicos. Consulta la sección de frenos del manual correspondiente para identificar el montaje; esta guía no indica cómo intervenirlo.
Sillín, poste y pedales: tus apoyos
El sillín o asiento es la superficie sobre la que te apoyas. La tija o poste de asiento lo conecta con el cuadro. Un poste telescópico permite cambiar su altura durante la marcha en las bicicletas que lo incorporan; no debe confundirse con una suspensión trasera.
Los pedales de plataforma ofrecen una superficie de apoyo. Los automáticos fijan una cala del calzado mediante un mecanismo: «automático» no significa que pedaleen por ti. La elección y el aprendizaje del mecanismo son decisiones distintas de identificarlo.
Tabla de identificación rápida
| Pieza o conjunto | Función | Dónde reconocerlo |
|---|---|---|
| Cuadro | Conecta los sistemas principales. | Estructura central entre ambas ruedas. |
| Horquilla | Sujeta y orienta la rueda delantera. | Dos brazos que bajan hacia su eje. |
| Potencia | Une manubrio y dirección. | Conexión corta detrás del centro del manubrio. |
| Rin | Soporta el neumático. | Aro rígido bajo la cubierta. |
| Maza o buje | Aloja el giro de la rueda alrededor de su eje. | Centro del que parten los rayos. |
| Biela | Lleva el esfuerzo del pedal al eje central. | Brazo entre pedal y centro de la transmisión. |
| Plato | Engrana la cadena por delante. | Disco dentado junto a las bielas. |
| Cassette | Ofrece relaciones de transmisión. | Grupo de piñones en la rueda trasera. |
| Cambio trasero | Guía y mantiene tensada la cadena en este sistema. | Mecanismo con pequeñas poleas bajo los piñones. |
| Rotor y pinza | Producen el frenado en un sistema de disco. | Disco en la rueda y pieza que lo abraza parcialmente. |
| Sillín y poste | Sostienen el apoyo sentado. | Asiento y tubo que entra en el cuadro. |
Qué cambia entre ruta y montaña
En una bicicleta de ruta es habitual encontrar manubrio curvo; en una MTB, manubrio más recto o elevado, cubiertas con tacos y, con frecuencia, suspensión. Son pistas, no una prueba definitiva: una gravel también puede tener manubrio curvo y frenos de disco. Hay MTB rígidas y bicicletas de ruta con distintos anchos de cubierta.
La guía de MTB de Trek diferencia bicicletas con suspensión delantera y doble suspensión. En ambas sigues pudiendo localizar cuadro, ruedas, transmisión y frenos. Cambia la solución técnica, no la utilidad de mirar por sistemas.
Compara los tipos de bicicletas según el uso y el terreno.
Cómo describir una pieza sin adivinar
Antes de buscar un repuesto, anota tres cosas: dónde está, qué ves y qué modelo tiene la bicicleta o el componente. Por ejemplo: «La pieza con dos poleas, debajo de los piñones traseros» orienta mejor que «el engrane».
Si necesitas mostrarla, toma una foto lateral completa y otra del detalle con la bicicleta detenida. Mantén manos y ropa lejos de cadena, discos y radios en movimiento. Un ruido, una holgura o una frenada deficiente requieren revisión: reconocer el nombre ayuda a comunicar el problema, pero no demuestra que sea seguro seguir rodando.
